1、概述

传统的摄像监控手段在高速公路项目、森林防火监控、病虫害防护、边防哨所等等的监控系统中需要大范围地建设输电网络和光纤传输网络，不仅建设难度大，建设成本高，而且维护成本也很高，不具有可操作性。而风光互补监控供电系统可以根据用户的用电负荷情况和资源条件进行系统容量的合理配置，即可保证系统供电的可靠性，又可降低发电系统的造价。无论是怎样的环境和怎样的用电要求，都可做出最优化的系统设计方案来满足用户的要求。目前在世界范围内风力发电和太阳能发电发展非常迅猛。人类为使居住环境不再受污染，风能和太阳能将是今后世界能源的必然选择。

2、系统配置

风光互补监控供电系统主要由风力发电机、太阳能电池板、系统集成控制箱、蓄电池组、电缆及支撑和辅助件组成的一个发电系统。夜间和阴雨天无阳光时由风能发电，晴天由太阳能发电，在既有风又有太阳的情况下，两者同时发挥作用，实现了全天候的发电功能。该系统无空气污染、无噪音、不产生废弃物，是一种自然、清洁的能源。

详见系统拓扑图。

《光伏发电系统拓普图》

本系统采用常州天涛的TT-WSP型光伏发电系统。

2.1 外场设备配置说明：

外场设备主要由风光互补控制器（TT-WSP/K）、太阳能板（TT-WSP/T）、风机（TT-WSP/F）、蓄电池（TT-WSP/X）、蓄电池保温箱（TT-WSP/XX）及太阳能板支架（TT-WSP/TJ）。

4、外场设备特点与参数

4.1 风光互补控制器(TT-WPS/K)

4.1.1功能

• 高性能风光互补监控控制器。

• LCD显示，可自由查看和设置各种运行参数。

• 可选RS232/RS485/RJ45/GPRS/蓝牙/Zigbee多种监控方式。

• 高品质元器件、完善的保护功能。

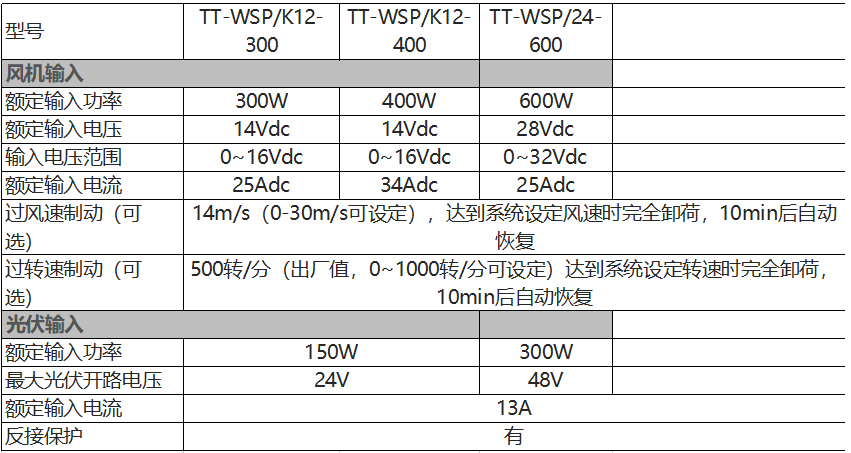

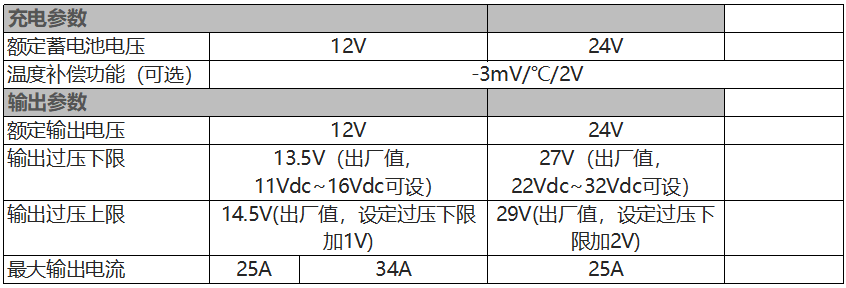

4.1.2参数

4.1.3图片

4.2太阳能板（TT-WSP/T）

4.2.1特点

• 60片单晶组件。

• 280-320瓦输出功率。

• 19.3%最高效率。

• 0-+3W功率公差。

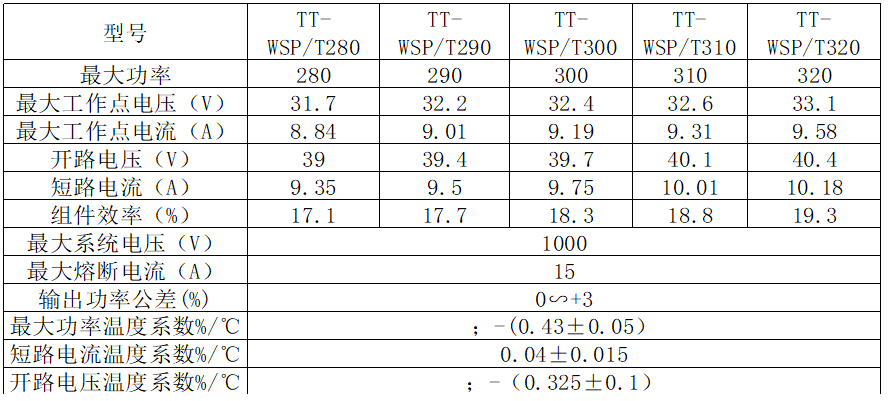

4.2.2参数

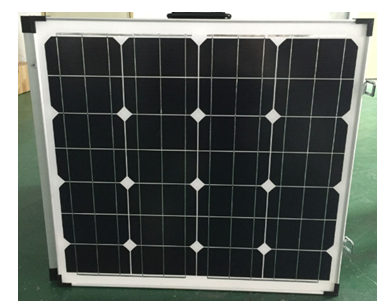

4.2.3图片

4.3风机（TT-WSP/F）

4.3.1特点

• 轻风启动，微风发电。

• 极低噪声，极高风能系数。

• 绝缘等级高，防护性能好，安全系数高。

• 三相永磁发电机。

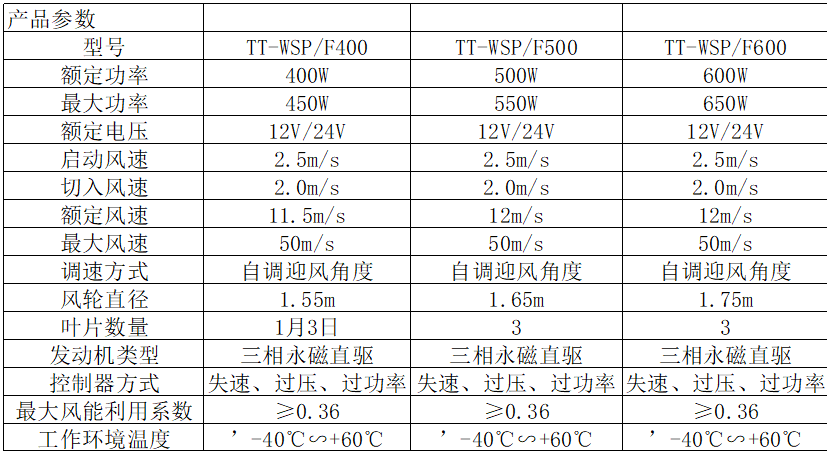

4.3.2参数

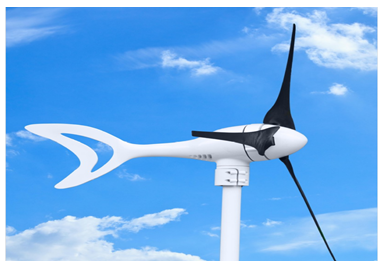

4.3.3图片

4.4蓄电池（TT-WSP/X）

4.4.1特点

• 专为太阳能、风能发电等储能系统以及小电流浅循环应用领域设计中小型阀控密封式铅电池。

• 循环寿命长：20％DOD循环寿命达≥2000次。

• 具有良好的过放电恢复能力。

• 使用寿命：正常使用寿命5年，免维护。

• 工作温度范围宽：-30℃到50℃。

• 自放电率：每月不大于2%。

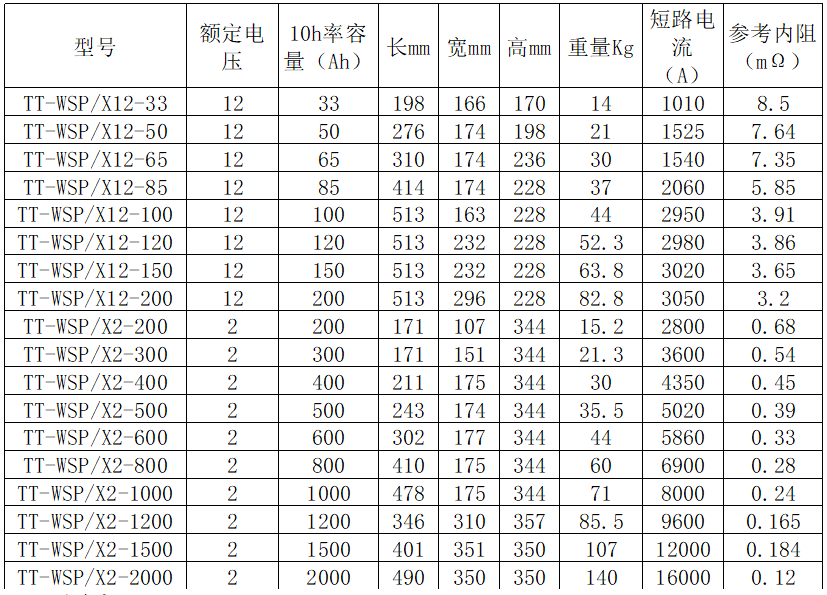

4.4.2参数

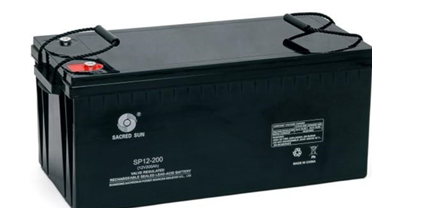

4.4.3图片

5、蓄电池箱与太阳能支架要根据招标文件要求定制
