IP网络广播方案
1、概述
随着通信网络技术的飞速发展，人们对于宽带及业务的要求也在迅速增长，为了向用户提供更加灵活 多样的现有业务和新增业务，提供给用户更加个性化的服务，提出了网络的概念。
2、系统配置
本项目在高速公路服务区 收费站内设置IP网络广播。控制台管理相应辖区的IP网络广播系统。
传输介质采用G.652单模光缆，采用以太网交换机传输，详见系统拓扑图。

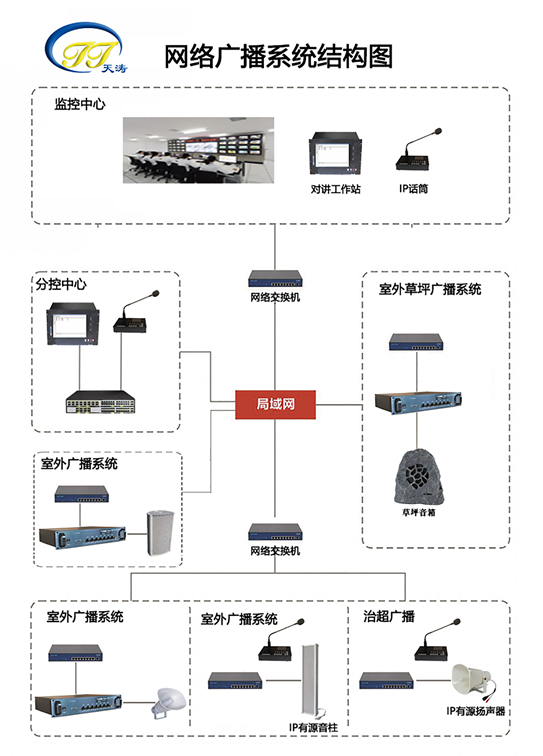

《IP网络广播系统拓普图》
所有功放供电均采用AC220V交流配电。
本系统采用常州天涛的TT-IP160G型IP网络广播系统。
整个IP网络广播系统主要包括以下二部分：
2.1 监控中心设备：
TT-IP160G(F)网络广播主控器（含管理软件） TT-IP160G(F.1)网络广播分控器（含管理软件） TT-8003寻呼话筒 TT-2811组合播放设备（选配） TT-2611前置放大器（选配）等。
2.2 外场设备：
IP网络功放TT-IPGF（100W 200W 300W 400W 500W 600W等），号筒扬声器TC系列（5W 15W 20W 30W 50W 75W 100W 150W等），音柱TC-YZ系列（10W 20W 30W 50W 75W 100W 110W 130W 150W等），草坪音箱TC-LS系列（20W 30W 40W 50W等）。
3、中心设备功能及参数

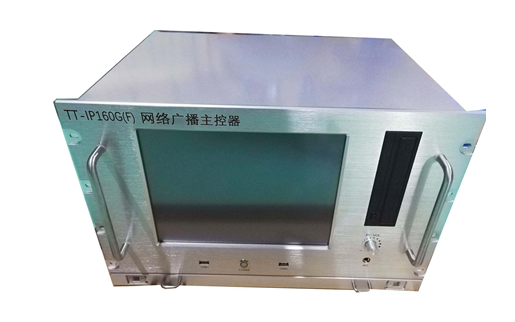

3.1 网络广播主控器TT-IP160G(F) 网络广播分控器TT-IP160G(F.1)
3.1.1 功能
3.1.1.1 建立控制中心值班员与广播功放之间的控制。操作员可以打开任意一个广播功放。
3.1.1.2 具有自动数字化录音功能。在广播结束时结束录音。可对录音文件进行查询 回放 转存等操作。控制计算机可提供2000小时以上的数字录音存储能力。
3.1.1.3 整个界面使用中文图形界面，界面菜单主要内容可以设为：
• 信号发送时间
• 广播类型
• 帮助内容
• 服务项目信息
• 操作员可用键盘或鼠标器输入信息
3.1.1.4 查询 统计和报表输出：可对广播类型 设备故障等按时间 地点 人工号 桩号 等单一条件或组合条件进行分类查询，统计汇总各种记录，并能打印输出。
3.1.1.5 远程维护：在控制中心操作员可以随时或定时对广播功放进行各种性能检测，包括自动巡检和个别抽检，可以主动对广播功放进行控制，可打印检测结果。
3.1.1.6 具有可扩充性，在软件不做调整的情况下，通过菜单设置可以直接增减广播功放的数量，并保证系统正常的运行。同时具有安全机制，可以设置不同的安全级别，如系统管理员 操作员 维护员 一般用户等权限。
3.1.1.7 软件具有升级和扩展的功能，同时可根据提供的接口程序进行二次开发。
3.1.1.8 控制台通过局域网向监控系统服务器提供广播状态信息，如故障信息 广播状态等，并可提供具体故障信息和广播状态等。
3.1.1.9 当网络广播主控器出现故障时，寻呼话筒通过广播功放的IP地址能够维持基本广播功能。
3.1.1.10 操作管理计算机设置了二级口令管理，操作员级和维护员级。能够有效的防止误操作而破坏数据库数据。
3.1.1.11 实现真正的联网，而不是简单的联网通信，TCP/IP。
3.1.1.12 音区多路切换选择广播功能，可进行单音区 多音区 单扬声器 多扬声器广播。
3.1.1.13 信源多路切换选择功能。
3.1.1.14 音量调节功能。
3.1.1.15 定时 定曲目及循环广播功能。
3.1.1.16 远程有线电话接入广播功能。
3.1.1.17 远端功放工作状态检测功能。
3.1.1.18 语音合成。
3.1.2 参数
3.1.2.1 CPU：I3-2310E。
3.1.2.2 内存：4G DDR3。
3.1.2.3 硬盘：2.5 SATA 500G。
3.1.2.4 LAN：2x 千兆电口。
3.1.2.5 COM：2x RS-232。
3.1.2.6 电源：AC220V 双电源。
3.1.3 图片

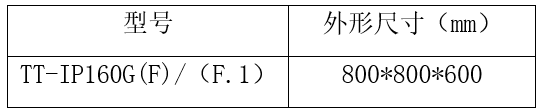

3.1.4 外形尺寸（mm）

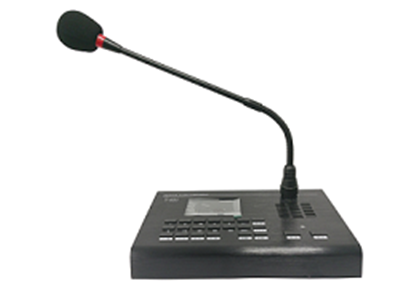

3.2 寻呼话筒TT-8003
3.2.1 功能
3.2.1.1 基于ARM+DSP架构。
3.2.1.2 提供固件网络远程升级。
3.2.1.3 标准RJ45网络接口 TCP/IP 支持跨网段 跨路由器。
3.2.1.4 配置高保真鹅颈麦克风，同时带有回音压制功能。
3.2.1.5 配置液晶显示屏。
3.3.1.6 内置功放+扬声器。
3.2.1.7 带20个微触按钮的键盘输入。
3.2.1.8 提供一路线路输入，一路Mic输入。
3.2.1.9 提供一路立体声线路输出，作为外部扩音使用。
3.2.1.10 可对网络上的设备进行全区广播 分区广播或单播。
3.2.1.11 可以使用IP地址 编号 地址薄搜索等功能。
3.2.1.12 可对网络上的设备进行全区广播 分区广播或单播。
3.2.1.13 可呼叫并与网络上其他设备进行双向对讲。
3.2.1.14 可做监听终端，监听网络上任一设备音频信号。
3.2.1.15 金属外壳。
3.2.2 参数
3.2.2.1 输入电压：DC 9～12V。
3.2.2.2 功耗：静态<300mW。
3.2.2.3 工作温度：0～65℃。
3.2.2.4 网络接口：10/100Base-TX自适应网络。
3.2.2.5 网络协议：支持IP ARP ICMP，DHCP，UDP，DNS，IGMP等。
3.2.2.6 音频播放：支持最高48K采样 192kbps码流，MPEG ADPCM解码。
3.2.2.7 音频采播：支持ADPCM解码，8k-32K采样可选。
3.2.2.8 话筒频域：70～12.5KHz。
3.2.2.9 音频输出：2W扬声器输出。
3.2.2.10 显示：2.8寸TFT-LCD。
3.2.3 图片

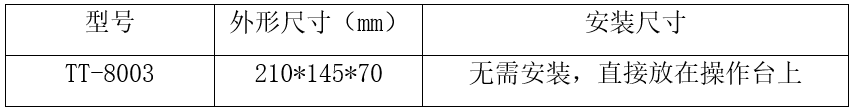

3.2.4 外形尺寸（mm）
4、外场设备
4.1 IP网络广播功放TT-IPGF
IP网络广播功放主要由功放 传输设备（可选配） 高性能雷电防护模块 以及机架外壳组成。
4.1.1 功能
4.1.1.1 基于ARM+DSP架构。
4.1.1.2 提供固件网络远程升级。
4.1.1.3 标准RJ45网络接口，TCP/IP 支持跨网段 跨路由器。
4.1.1.4 可支持最高48K采样，播放192K bps音频流。
4.1.1.5 支持32K Mic或者Line in音频采样，提供广播 组播 单播功能。
4.1.1.6 提供双向8K采样的语音对讲能力。
4.1.1.7 1路双声道音频输出引脚。
4.1.1.8 2路串口输出引脚。
4.1.1.9 可以使用IP地址 编号 地址薄搜索等功能。
4.1.1.10 传输接口为LAN（网络接口），10/100/1000M。
4.1.1.11 供电：AC220V，待机功率≤0.5W。
4.1.1.12 内置大功率 定压放大器。
4.1.1.13 单个广播额定声压级强度：≥120dBA（广播正前方100cm处测得）。
4.1.1.14 非线性失真：≤5%
4.1.2 参数
4.1.2.1 网络接口：10/100Base-TX自适应网络。
4.1.2.2 网络协议：支持IP ARP ICMP DHCP UDP DNS IGMP等。
4.1.2.3 音频播放：支持最高48K采样，192Kbps码流；MPEG ADPCM解码。
4.1.2.4 音频采播：支持ADPCM解码，8K~32K采样可选音频接口。
4.1.2.5 平均无故障时间：≥100000小时（蓄电池除外）。
4.1.2.1 广播功放模块功耗：(60W 100W 200W 300W 600W等)
4.1.2.2 最大允许线路衰耗：30dB（3000Hz）。
4.1.2.3 声音清晰，无混响。
4.1.2.4 平均无故障时间（MTBF）：≥100000小时
4.1.2.5 防护等级：IP65。
4.1.2.6 工作温度：－30℃~＋65℃.
4.1.2.7 工作湿度：10%～90%。

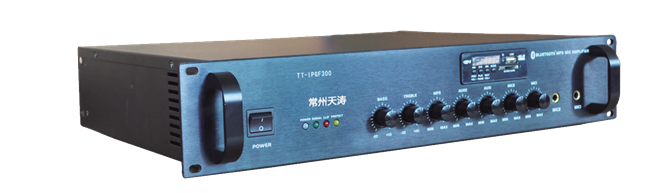

4.1.3 图片
4.1.5 供电
采用AC220V电源供电。
4.1.6 环境条件
4.8.1 IP网络广播功放能在室外-30℃～+65℃的温度环境中正常工作。
4.8.2 湿度：90%（35℃）
4.8.3 防水性能：IP65
4.1.9 外形尺寸（mm）

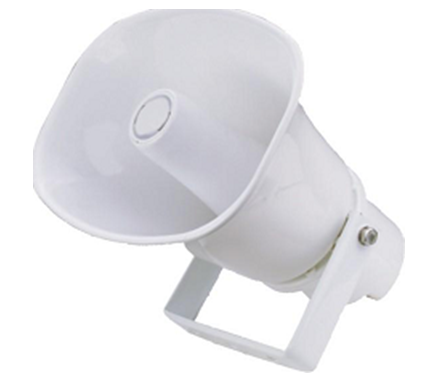

4.2 扬声器TC系列（5W 15W 20W 30W 50W 75W 100W 150W等）
4.2.1 参数
4.2.1.1 输入电压：70/100V ；
4.2.1.2 额定功率：5W 15W 20W 30W 50W 75W 100W 150W等；
4.2.1.3 频响：250HZ-18KHZ ；
4.2.1.4 声压级：113±2db；
4.2.1.5 使用材料：ABS塑料或铝制；
4.2.1.6 输入灵敏度:200-600mV；
4.2.1.7 信噪比:-95db；
4.2.1.8 失 真 度:＜0.1﹪；
4.2.1.9 线路传输2-3KM；
4.2.2 图片

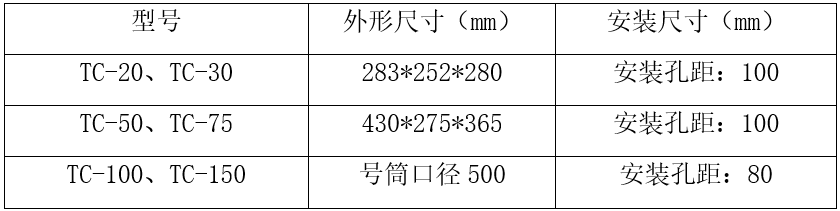

4.2.3 外形尺寸（mm）

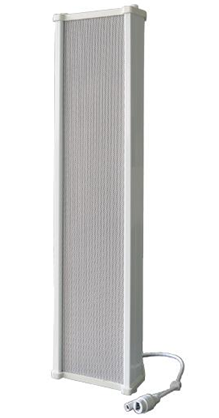

4.3 防雨音柱TC-YZ系列（10W 15W 20W 30W 50W 60W 100W 150W等）
4.3.1 参数
4.3.1.1 输入电压：70/100V ；
4.3.1.2 额定功率：10W 15W 20W 30W 50W 60W 100W 150W等；
4.3.1.3 频响：250HZ-18KHZ ；
4.3.1.4 声压级：113±2db；
4.3.1.5 使用材料：铝制；
4.3.1.6 输入灵敏度:200-600mV；
4.3.1.7 信噪比:-95db；
4.3.1.8 失 真 度:＜0.1﹪；
4.3.1.9 线路传输2-3KM；
4.3.2 图片
4.3.3 外形尺寸（mm）

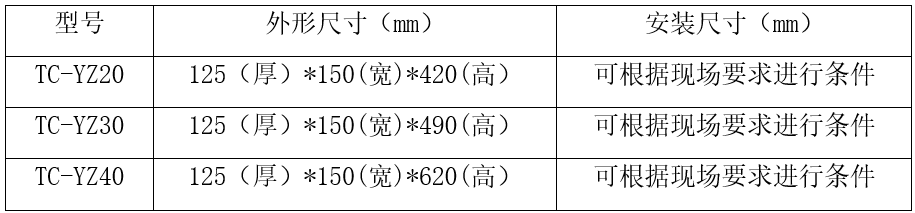

防雨音柱的外形尺寸中宽度 厚度不随功率的大小而变化，只有高度随功率的大小而变化，下面以20W 30W 40W为例说明：

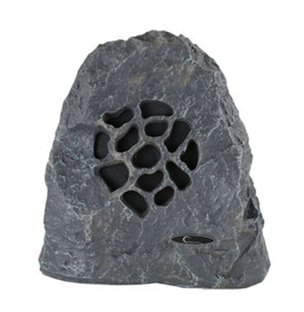

4.4 草坪音箱TC-LS系列（20W 30W 50W 60W 100W等）
4.4.1参数
4.4.1.1 输入电压：70/100V ；
4.4.1.2 额定功率：20W 30W 50W 60W 100W等；
4.4.1.3 频响：250HZ-18KHZ ；
4.4.1.4 声压级：113±2db；
4.4.1.5 使用材料：外壳石制，扬声器为聚酯；
4.4.1.6 输入灵敏度:200-600mV；
4.4.1.7 信噪比:-95db；
4.4.1.8 失 真 度:＜0.1﹪；
4.4.1.9 线路传输2-3KM；
4.4.2 图片
4.4.3 外形尺寸（mm）

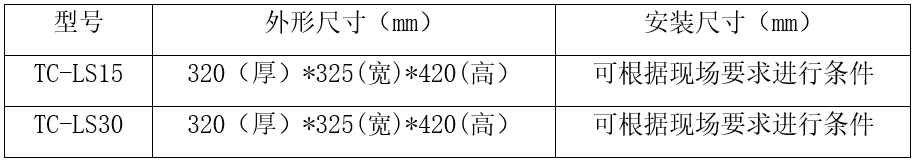

草坪音箱的外形尺寸不多，下面以15W-30W为例说明：
